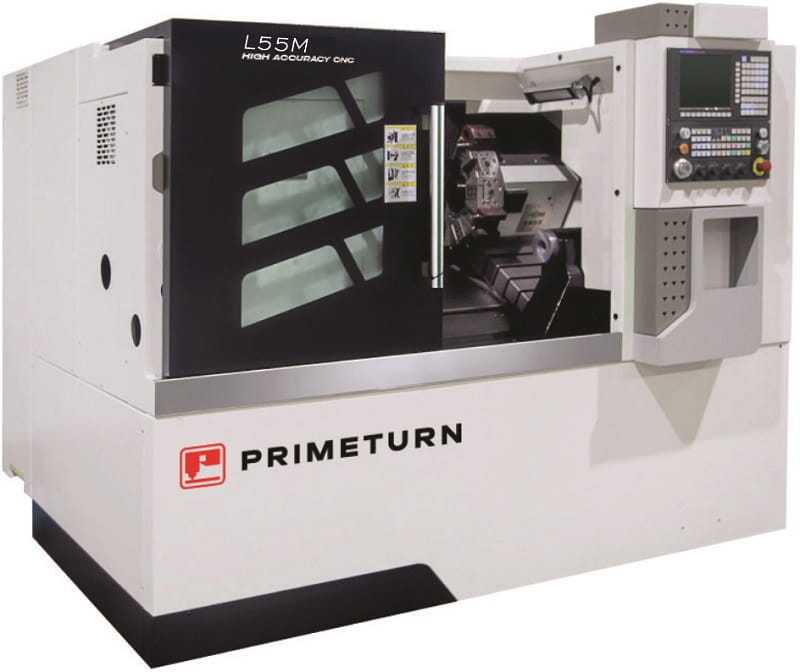

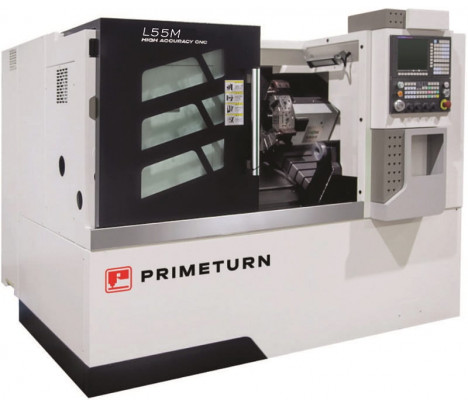

Токарный станок L55L

Краткое описание

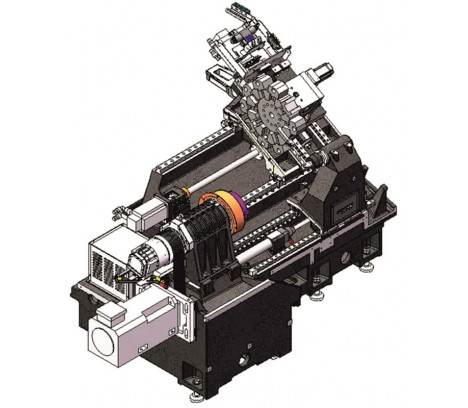

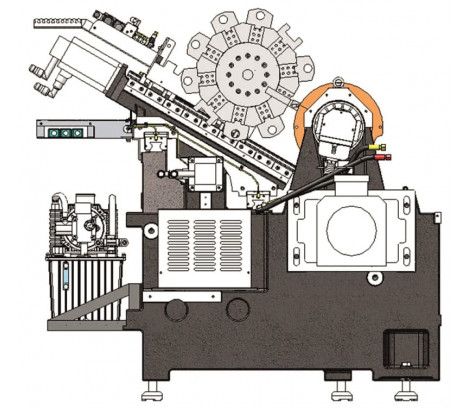

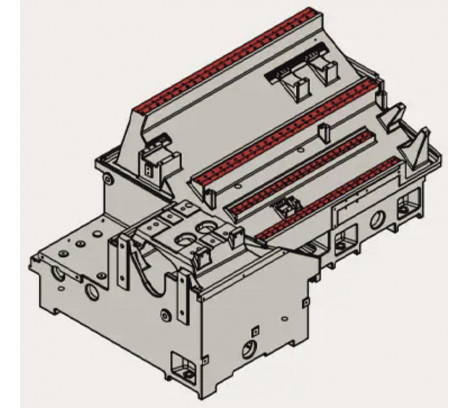

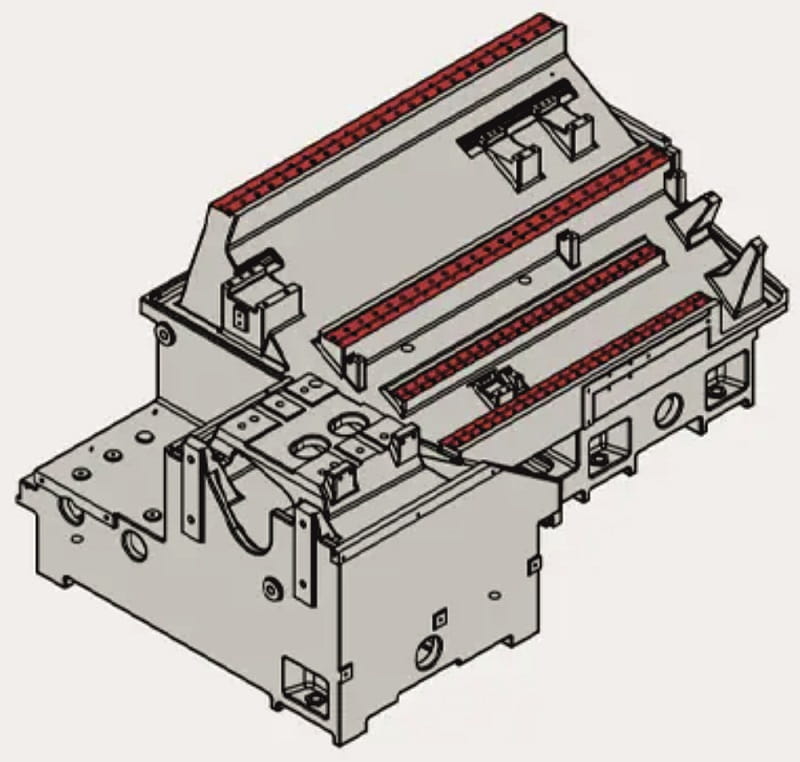

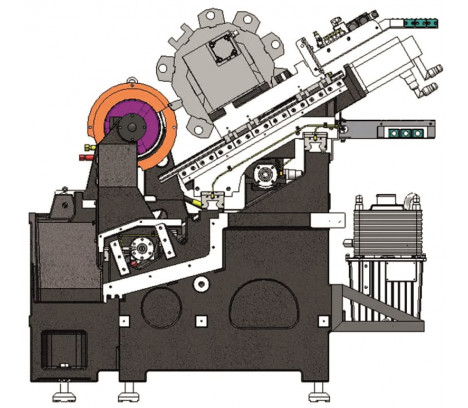

Удлиненная версия токарного станка L55L имеет увеличенный ход по оси Z – 600 мм, что позволяет обрабатывать детали длиной до 570 мм. Наклонная станина (30°) упрощает удаление стружки и улучшает эргономику рабочего места. Роликовые направляющие обеспечивают скорость ускоренных перемещений до 30 м/мин.

Модель оснащается 12-позиционной револьверной головкой, шпинделем A2–6 и гидравлическим патроном 8". Гидравлическая задняя бабка с увеличенным ходом пиноли делает станок оптимальным выбором для обработки длинномерных валов.

Производитель: PrimeTurn (Китай)

смотреть характеристики
  • Характеристики
  • Комплектация
Характеристики
Модельный ряд серии PrimeTurn L55:
  • Модель
    L55L
  • Тип
    с наклонной станиной
Рабочее пространство
  • Макс. диаметр обработки над станиной, Ø/мм
    550
  • Макс. диаметр обработки над суппортом, Ø/мм
    300
  • Макс. длина обработки, мм
    570
  • Макс. диаметр прутка, Ø/мм
    50
  • Макс.диаметр обработки, Ø/мм
    300

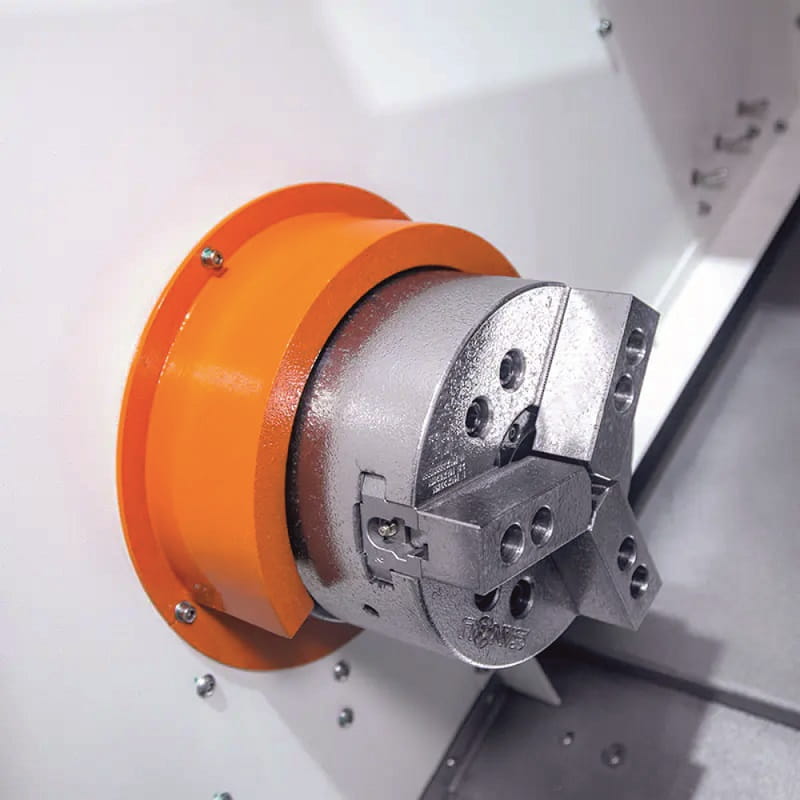

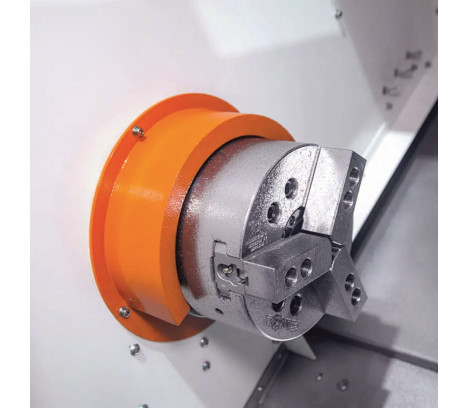

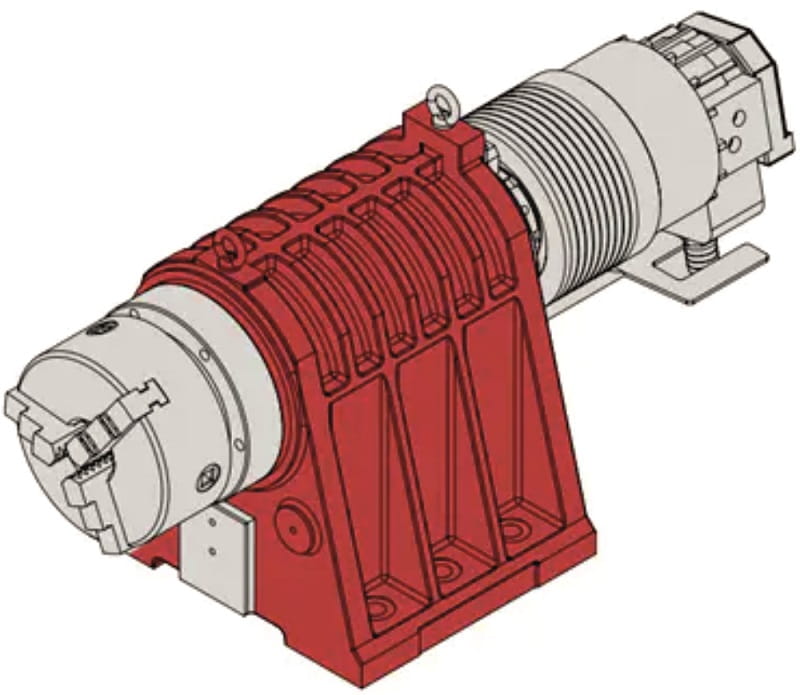

Шпиндель
  • Размер и тип конца шпинделя
    A2–6
  • Диаметр отверстия в шпинделе, Ø/мм
    62
  • Диапазон частот вращения шпинделя, об/мин
    50 – 3 000
  • Тип переключения частот вращения шпинделя
    Бесступенчато
  • Крутящий момент на шпинделе, Н·м
    70
  • Мощность основного двигателя, кВт
    11
  • Тип токарного патрона
    Гидравлический
  • Размер патрона, дюйм
    8
Подачи
  • Скорость ускоренных перемещений X-ось, м/мин
    30
  • Скорость ускоренных перемещений Z-ось, м/мин
    30
  • Крутящий момент двигателя подач X-ось, Н·м
    15
  • Крутящий момент двигателя подач Z-ось, Н·м
    15
  • Ход по оси X, мм
    190
  • Ход по оси Z, мм
    600
  • Тип направляющих
    Качения, роликовые

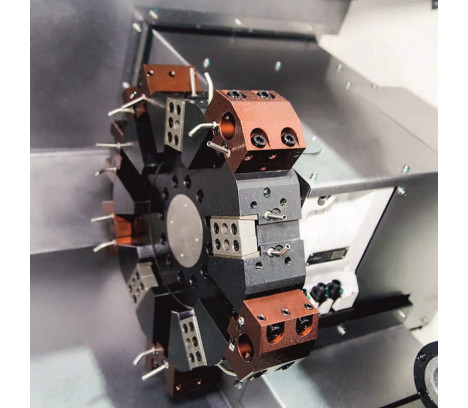

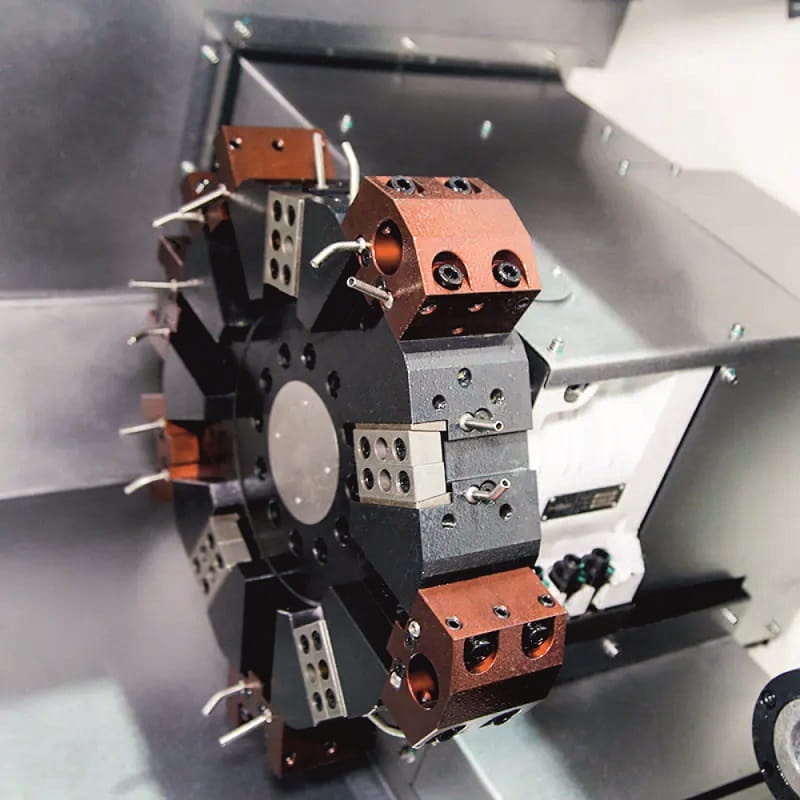

Револьверная головка
  • Тип револьверной головки
    12-ти позиционная, гидравлический сервопривод
  • Размер инструмента, мм
    25×25/Ø32

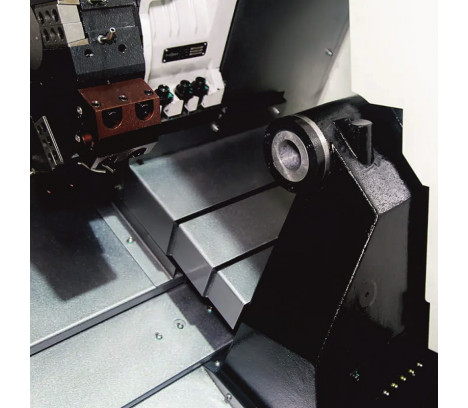

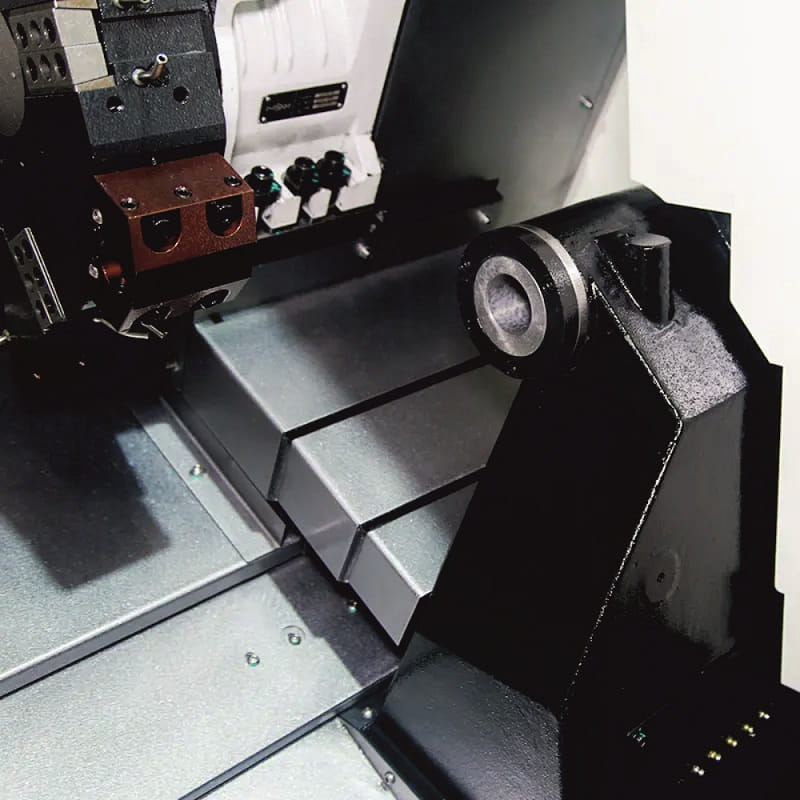

Задняя бабка
  • Тип задней бабки
    гидравлическая
  • Размер конуса задней бабки
    MT5
  • Диаметр пиноли, Ø/мм
    74
  • Ход задней бабки, мм
    520
Параметры электропитания
  • Потребляемая мощность, кВт·A
    21
  • Потребляемый ток, A
    45
Размеры, масса
  • Масса станка, кг
    4 000
  • Размеры станка (Д×Ш×В), мм
    2 770 × 1 820 × 1 920
Комплектация
Базовая комплектация
  • Система управления FANUC 0i-TF Plus
    1 шт.
  • Шпиндель A2-6
    1 шт.
  • Мотор шпинделя
    1 шт.
  • Гидравлический сквозной патрон 8 дюймов
    1 шт.
  • Интегрированная 8-позиционная револьверная головка с гидравлическим сервоприводом
    1 шт.
  • Программируемая задняя бабка с сервоприводом
    1 шт.
  • Направляющие качения
    1 шт.
Опционально
  • Система управления SIEMENS 828D / SIEMENS 808D / GSK 988TA
    1 шт.
  • Автоматическое устройство настройки инструмента RENISHAW
    1 шт.
  • Интегрированная 12-позиционная приводная револьверная головка (BMT55)
    1 шт.
  • Барфидер
    1 шт.
  • Маслоотделитель
    1 шт.
  • Транспортер для удаления стружки
    1 шт.
